型號: VK411,VK412,VK413
口徑: DN15-DN400
壓力: PN16-PN100
材質: LCB, WCB, CF8,CF8M, CF3M
使用溫度: -38-425°C
升降式止回閥, 又稱單向閥或逆止閥,是靠管路中介質本身的流動和彈簧產生的力而自動開啟和關閉的,屬于一種自動閥門。止回閥用于管路系統,其主要作用是防止介質倒流、防止泵及其驅動電機機反轉,以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。止回閥的作用是只允許介質向一個方向流動,而且阻止反向流動。通常這種閥門是自動工作的,在一個方向流動的流體壓力作用下,閥瓣打開;流體反方向流動時,由流體壓力和閥瓣的自重合閥瓣作用于閥座,從而切斷流動。 其中內螺紋止回閥,蝶式止回閥就屬于這種類型的閥門,它包括旋啟式止回閥和升降式止回閥。

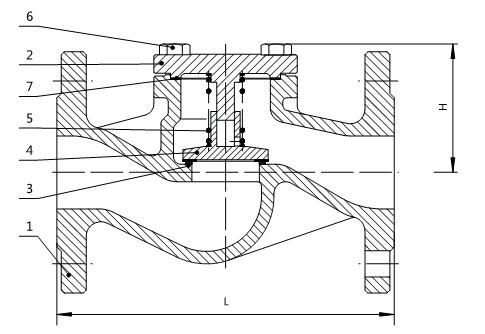

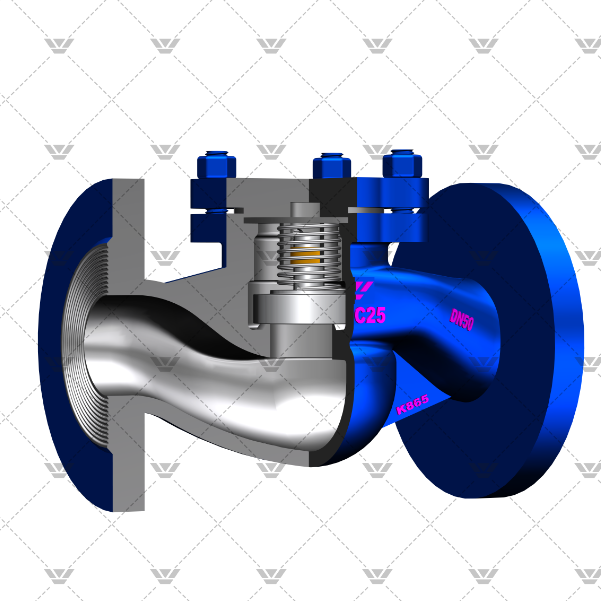

升降式止回閥的閥瓣位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外,其余部分如同截止閥一樣,流體壓力使閥瓣從閥座密封面上抬起,介質回流導致閥瓣回落到閥座上,并切斷流動。根據使用條件,閥瓣可以是全金屬結構,也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣,流體通過升降式止回閥的通道也是狹窄的,因此通過升降式止回閥的壓力降比旋啟式止回閥大些,而且旋啟式止回閥的流量受到的限制很少。
設計制造標準:GB/T 12235, DIN EN 13709
連接法蘭標準:GB/T 9113, DIN EN 1092-1
壓力溫度等級:GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
試驗檢驗標準:GB/T 13927-2008, DIN EN 12266
