型號: VK811,VK812,VK813
口徑: DN15-DN500
壓力: PN16-PN40
材質: LCB,GS-C25,CF8,CF8M
使用溫度: -38 to 425 °C

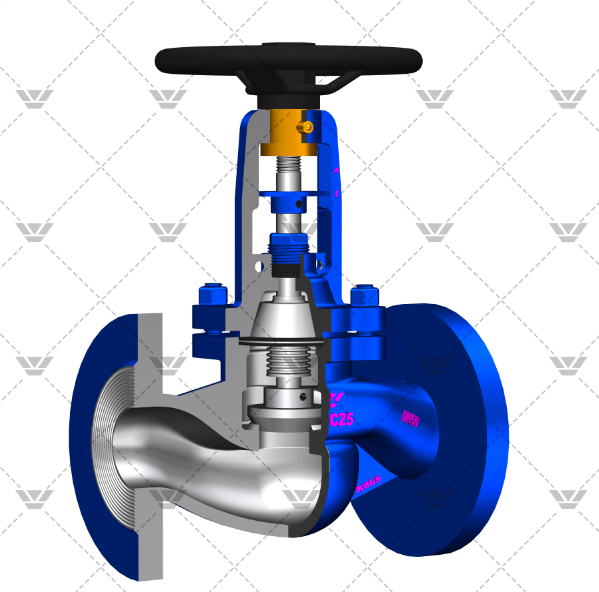

波紋管截止閥,通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端經不銹鋼墊片焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥瓣振動引起閥桿振動。最適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。波紋管截止閥的零泄漏特性改善了設備的安全性，節約大量能源，減少了維修費用，可工業應用提供了清潔安全的工作環境。
設計規范：
設計制造：GB/T 12235， DIN EN 13709:2003

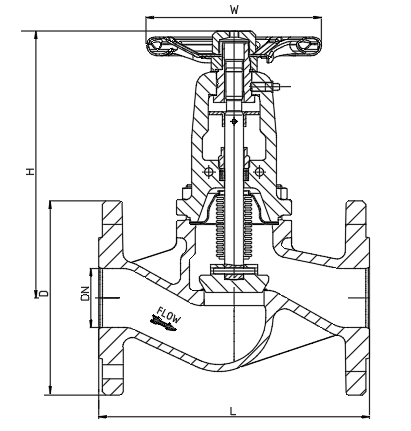

結構長度：GB/T 12221, DIN EN 558-1

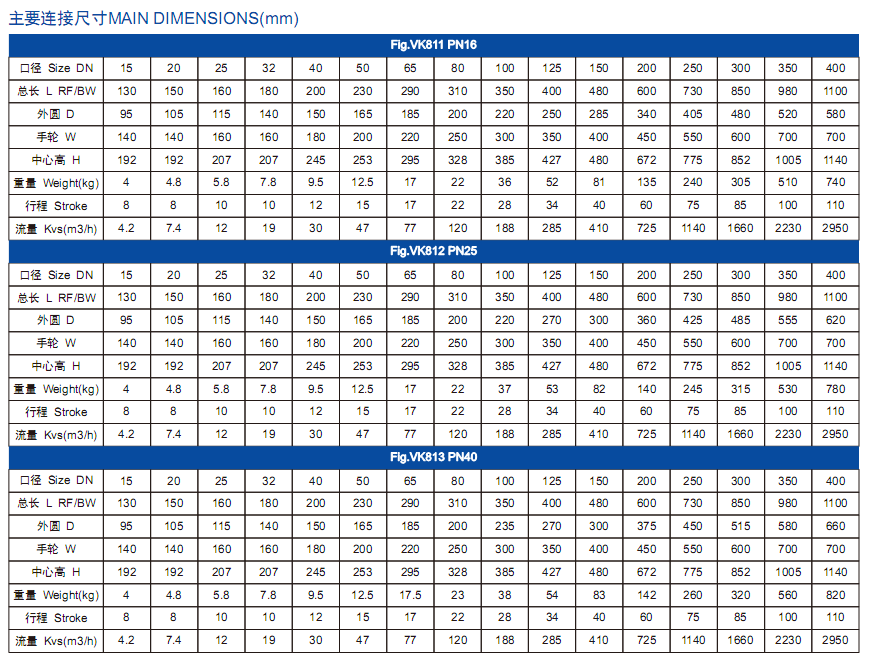

連接尺寸：HG/T 20592, DIN EN 1092-1
壓力-溫度： GB/T 9131 ASME B16.34 HG 20592
試驗-檢驗： GB/T13927 GB/T 9092 API 598
氦質譜檢漏：API 602 MSS SP-117
設計特點：
1：多層密封設計，確保零泄漏
第一道密封：波紋管組件密封，采用內藏式設計，免維修， 降低運行成本, 保證使用壽命
第二道密封：非金屬填料使用帶緩蝕劑的編織填料，更增加了可靠性、安全性以及耐高溫性，提供一個無需維護的條件。
2：堆焊閥座，即使在惡劣工況下，也能確?？煽康拿芊?。
3：防轉片，防止波紋管的橫向扭轉，確保波紋管使用壽命最大性。
4：填料壓套，用于壓緊填料，使密封性能更完好，增加填料的使用壽命，免維護。
