型號: YK811,YK812,YI813....
口徑: DN15-DN200
壓力: PN16-PN40
材質: LCB, WCB, CF8,CF8M, CF3M
使用溫度: -38 to 425 °C

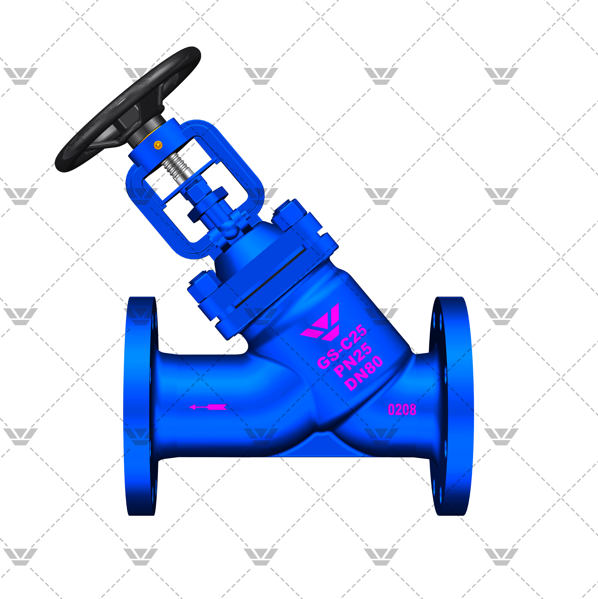

波紋管截止閥,通過自動滾焊焊接,在流體介質和大氣之間形成一個金屬屏障,確保閥桿零泄漏的設計。波紋管截止閥內部采用波紋管結構,不銹鋼的波紋管下端經不銹鋼墊片焊接在閥桿上,以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏,波紋管焊于閥桿保持穩定的運行性能,避免由于閥瓣振動引起閥桿振動。最適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。波紋管截止閥的零泄漏特性改善了設備的安全性,節約大量能源,減少了維修費用,可工業應用提供了清潔安全的工作環境。
設計規范:
設計制造:GB/T 12235, DIN EN 13709:2003
結構長度:GB/T 12221, DIN EN 558-1
連接尺寸:HG/T 20592, DIN EN 1092-1
壓力-溫度: GB/T 9131 ASME B16.34 HG 20592
試驗-檢驗: GB/T13927 GB/T 9092 API 598
氦質譜檢漏:API 602 MSS SP-117
設計特點:
1:多層密封設計,確保零泄漏
第一道密封:波紋管組件密封,采用內藏式設計,免維修, 降低運行成本, 保證使用壽命
第二道密封:非金屬填料使用帶緩蝕劑的編織填料,更增加了可靠性、安全性以及耐高溫性,提供一個無需維護的條件。
2:堆焊閥座,即使在惡劣工況下,也能確??煽康拿芊狻?/span>
3:防轉片,防止波紋管的橫向扭轉,確保波紋管使用壽命最大性。
4:填料壓套,用于壓緊填料,使密封性能更完好,增加填料的使用壽命,免維護。
